Maschinenkoordinatensystem G53

Ein G53 Befehl vor einer XZ Bewegung bewegt die Achsen zu dieser Position relative zum
Maschinen-Nullpunkt ( Ref-Position )

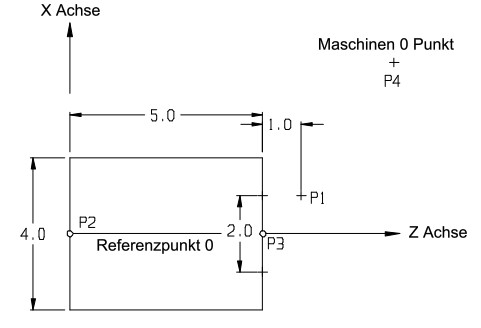

Sind keine Offsets aktiv:

         X0 Z0 ( geht zu P3 links )
         X0 Z5 ( geht zu P3 rechts )
         G50 X0 Z0
         X2 Z1 ( geht zu P1 )
         G53 X0 Z0 ( geht zu P4 )
         X0 Z-5 ( geht zu P3 links )


Ein Koordinatensystem dient dazu, die Werkstückdimensionen entspechend dem Programm
auszurichten. Das Werkstück-Koordinatensystem kann mit folgenden Funktionen gesetzt
werden:

1.         mit einem Befehl G50

2.         mit einem Befehl G52

3.         mit den Befehlen G54 - G59
