Skalieren Aus G550 ⁄ An G551
Skalieren kann zu jederzeit in einem Programm aufgerufen werden
Code: G551 I...... K..... X..... Z.....

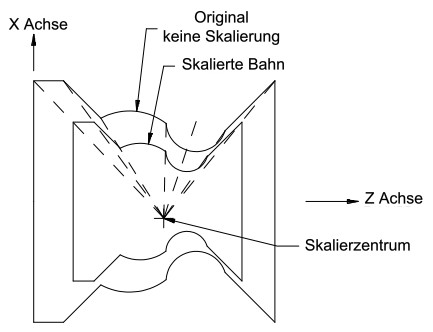

I und K sind das zentrum der Skalierung. Werden I und K nicht angegeben, wird das letzte
eingegebene Zentrum benutzt. Das Skalierzentrum wird bei jedem Programmstart und bei
G550 auf Null gesetzt.
X und Z sind die Skalierfaktoren für jede Achse. Der Bereich liegt von +⁄-999.999 bis +⁄-0.001.
Einmal gesetzt bleiben diese aktiv bis zu einer Änderung oder die Abwahl durch G550. Bei
jedem Programmstart wird der Faktor auf 1 gesetzt.
Bemerkungen:
1. Einmal gesetzt, bleibt Skalieren an bis zur Abwahl durch G550
2. Werden Bögen skaliert, wird hierfür der Z Faktor verwendet
3. G28, G29, G30 und G50 werden durch den Skalierfaktor nicht beeinflusst
4. Um alle Achsen mit dem gleichen Faktur zu skalieren können Sie den Befehl G551 P...
verwenden
5. G550 setzt die Faktoren auf 1 und das Zentrum auf 0
