Koordinaten Rotieren G568 ⁄ G569

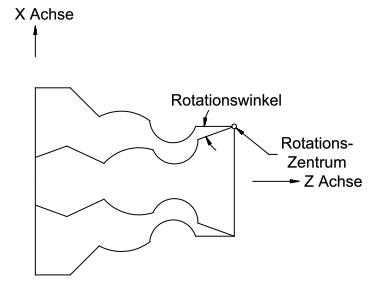

Mit dem Befehl G568 kann eine programmierte Kontur um einen vordefinierten Punkt rotiert
werden. Das Zentrum wird mit den Adressen I und K und der Rotationswinkel mit AA definiert.
Code:
G568 AA+...... I..... K.....
AA+ ist linksdrehend
AA- ist rechtsdrehend
Die Werte I und K geben das Rotationszentrum an. Das Rotationszentrum wird bei Programmstart automatisch auf den Werkstücknullpunkt gesetzt. Sind keine I und K Werte im Satz angegeben, wird
der letzte angegebene Punkt verwendet.
G569 setzt den Rotationswinkel und das Zentrum auf Null
Achten Sie auf folgendes bei der Anwendung von Rotation in Verbindung mit anderen Funktionen.
Spiegeln, Skalieren und Schneidenradius-Kompensation sind hierbei besonders zu beachten
Hier einige Grundregeln:
1. Die Kompensation sollte bei Aufruf der Rotation aus sein ( G40 )
2. Ist Skalieren an, so wird das Rotationszentrum mit skaliert, wird die Rotation vor dem
Aufruf der Skalierung ausgeführt, wird das Rotationszentrum nicht skaliert
3. Die Reihenfolge an und aus ist zuerts an und zuletzt aus:
G551.................Skalieren ein
G568.................Rotation ein
G41...................Kompensation ein
.
.
.
G40...................Kompensation aus
G569.................Rotation aus
G550.................Skalieren aus
4. Wird das Rotationszentrum skaliert, bleibt es skaliert bis ein neues Zentrum definiert
wird oder eine Abwahl über G569 erfolgt.
5. X und Z können anstatt I und K für das Zentrum benutzt werden
6. R kann anstatt AA für den rotationswinkel benutzt werden
Beispiel:
Teil skaliert und dann rotiert:
G551 I0 K-1 X.5 Z.5
G568 X2 Z0 AA20
X.5 Z0
Z-.4
X1.5 Z-1
Z-1.5
X2

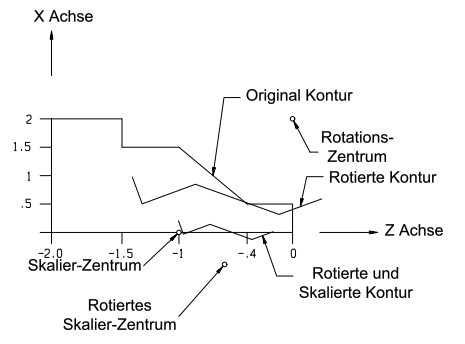

Teil rotiert und dann skaliert:
G568 X2 Z0 AA20
G551 I0 K-1 X.5 Z.5
X.5 Z0
Z-.4
X1.5 Z-1
Z-1.5
X2
