Bemerkungen zur Kompensation
- Kompensation einschalten kann in einem Satz mit oder ohne Achsbewegung erfolgen
- Es gibt keine Einschränkung, wie viele Sätze ohne Achsbewegung folgen
- Es gibt keine Einschränkung, wie Linien zu oder von einem Kreis gehen. Sie können beliebige
Schnittwinkel haben, solange Schnittpunkte existieren
- Mit den korrekten Zentren und Radien für zwei sich schneidende Kreise prüft das System den
Schnittpunkt und korrigiert den programmierten Schnittpunkt mit der Trig-Hilfe
- Wird ein programmierter Punkt gewünscht und nicht der kompensierte, muss ein G40 dem
Satz hinzugefügt werden. Der G40 kann auch dem vorhergehenden Satz hinzugefügt werden,
es sei denn, der Satz enthält Achsinformation
- Soll der Punkt nach dem gewünschten Punkt ein kompensierter Punkt sein, muss dem Satz
ein G41 oder G42 hinzugefügt werden
- Schrupp und Schlichschnitte können leicht durch ändern des Schneidenradius ausgeführt
werden. Vergrössern Sie einfach den Schneidenradius um das Schlichaufmass. Nach dem
Programmlauf ändern sie den Radius auf den richtigen Radius und starten das Programm
noch einmal.

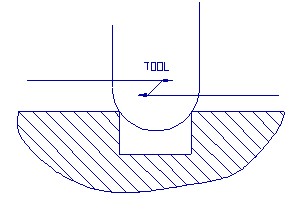

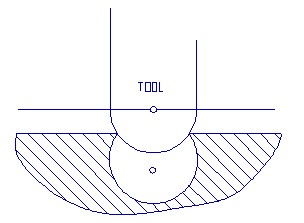

- Bei Verwendung der Kompensation kann keine Geometrie kleiner als der Schneidenradius
sein z. B. Nuten, Radien, V-Formen. Enthält ein Teil solche Geometrien, ersetzen sie diese
durch Linien oder verwenden Sie kleinere Werkzeuge
- Die Kompensation kann komplett ausgeschaltet werden, indem Bit 4 von Parameter Special
Flag gesetzt wird
- Ein G41 mit einem negativen Radius ist dasselbe wie G42 mit einem positiven Radius
- Ein G42 mit einem negativen Raius ist dasselbe wie ein G41 mit einem positiven Radius
 |
 |

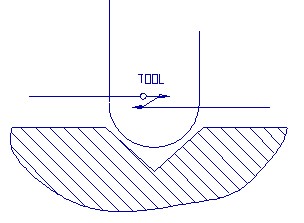

In den obigen Beispielen fährt das Werkzeug zurück, weil es versucht, sich tangential an die Wände
der Nute oder des V s anzulegen.
In diesem Beispiel gibt es eine Fehlermeldung =
kompensierte Linien ⁄ Bögen haben keinen Schnittpunkt
