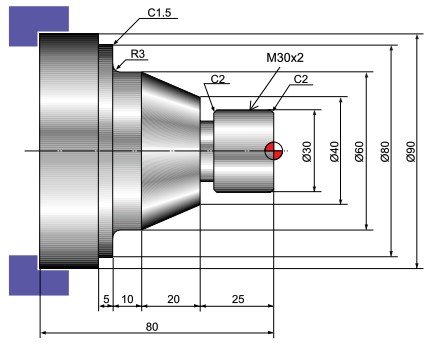

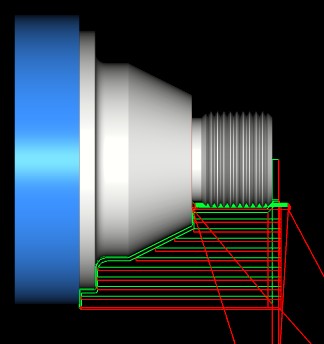

Beispiel 2
****** BEISPIEL 2.CNV ******
Satz 0 von 27
Programm-Setup
Programm-Name [BEISPIEL 2 ]
Einheiten [Metrisch]
Material-Laenge [80 ]
Aussen-Durchm. [90 ] d
Innen-Durchm. [ ] d (keine Eingabe bei Vollmaterial)
Bemerkungen [ ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 27
WZG-Wechsel
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHRUPP ]
Vorschub pro [Umdrehung] F[.3 ]
Spindeldrehzahl in [Konst.Schnittgeschw.]
Max Spindel UPM RPM[4000 ]
Konst. Schnittgeschw. S[120 ]
Stop Befehl [---]
Spindel Richtung [Rechts]
Kuehlung [---]
------------------------------------------
Satz 2 von 27
Plan-Zyklus B
Kompensation [Aus]
[Absolut]
[Gerade]
Vorschub F[ ]
Drehzahl S[ ]
Start-Punkt X[92 ] d
Z[2 ]
Durchmesser X[0 ] d
End-Punkt Z[0 ]
------------------------------------------
Satz 3 von 27
Start Laengsdreh-ZyklusType [Schruppen laengs]
X Schlicht-Aufmass U[1 ] d
Z Schlicht-Aufmass W[.3 ]
X Schrupp-Aufmass I[1 ] r
Z Schrupp-Aufmass K[.4 ]
1. Durchmesser in X V[85 ] d
Zustell-Betrag D[3 ] r
Rueckzug [Kontur]
Abhebebetrag R[1 ] r
Kompensation [Aus]
Start-Punkt X[92 ] d
Z[2 ]
Kontur-Nummer N[1 ]
Beachten: Die Geometrie zwischen diesem Satz
und dem Konturende definiert die Kontur
------------------------------------------
Satz 4 von 27
Geometrie - Linie
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[25 ] d
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 5 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[0 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 6 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[30 ] d
Z-Achse Z[ ]
Ende [Fasen]
Laenge [2 ]
Linie zurueck [Aus]
------------------------------------------
Satz 7 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[-25 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 8 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[40 ] d
Z-Achse Z[ ]
Ende [Verrunden]
Radius [.5 ]
Linie zurueck [Aus]
------------------------------------------
Satz 9 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[60 ] d
Z-Achse Z[-45 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 10 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[-55 ]
Ende [Verrunden]
Radius [3 ]
Linie zurueck [Aus]
------------------------------------------
Satz 11 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[80 ] d
Z-Achse Z[ ]
Ende [Fasen]
Laenge [.5 ]
Linie zurueck [Aus]
------------------------------------------
Satz 12 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[-60 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 13 von 27
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[92 ] d
Z-Achse Z[-60 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 14 von 27
Ende Laengsdreh-Zyklus
------------------------------------------
Satz 15 von 27
Schlichten - Laengs
Kontur-Nummer N[1 ]
Vorschub F[ ]
Spindeldrehzahl S[ ]
Start-Punkt X[92 ] d
Z[2 ]
------------------------------------------
Satz 16 von 27
WZG-Wechsel
WZG-Nummer T[3 ]
WZG-Beschreibung [STECHEN ]
Vorschub pro [Umdrehung] F[.1 ]
Spindeldrehzahl in [Konst.Schnittgeschw.]
Max Spindel UPM RPM[4000 ]
Konst. Schnittgeschw. S[80 ]
Stop Befehl [---]
Spindel Richtung [Rechts]
Kuehlung [---]
------------------------------------------
Satz 17 von 27
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[30.1 ] d
Z-Achse Z[-24.95 ]
------------------------------------------
Satz 18 von 27
Position
Vorschub [Vorschub] F[.1 ]
Koordinaten [Kartesisch]
X-Achse X[26 ] d
Z-Achse Z[ ]
------------------------------------------
Satz 19 von 27
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[30.1 ] d
Z-Achse Z[ ]
------------------------------------------
Satz 20 von 27
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[-23 ]
------------------------------------------
Satz 21 von 27
Position
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[26 ] d
Z-Achse Z[-24.95 ]
------------------------------------------
Satz 22 von 27
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[30.1 ] d
Z-Achse Z[ ]
------------------------------------------
Satz 23 von 27
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[90 ] d
Z-Achse Z[0 ]
------------------------------------------
Satz 24 von 27
WZG-Wechsel
WZG-Nummer T[9 ]
WZG-Beschreibung [GEWINDE ]
Vorschub pro [Umdrehung] F[ ]
Spindeldrehzahl in [Umdrehungen⁄Minute]
Spindel UPM S[1000 ]
Stop Befehl [---]
Spindel Richtung [Rechts]
Kuehlung [---]
------------------------------------------
Satz 25 von 27
Mehrfach Gewinde-Zyklus
[Nennmass ISO 60⁄55 Grad] [Gerade]
Zyklus-Startpunkt X[31 ] dZ[5 ]
Nenndurchmesser X[30 ] d
End-Punkt Z Z[-23 ]
Steigung F[2 ]
Startwinkel Q[0 ]
Einlauf-Laenge [0 ] Winkel [0 ]
Auslauf-Laenge [0 ] Winkel [0 ]
1te Zustellung D[.4 ] r
Zustellart [Konstanter Querschnitt ⁄ eine Seite ]
Kleinste Zustellung [.1 ] r
Schlicht-Schnitte [1 ]
------------------------------------------
Satz 26 von 27
Position
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[200 ] d
Z-Achse Z[50 ]
------------------------------------------
Satz 27 von 27
Programm-Ende
Spindel aus [Ja]
Kuehlung aus [Ja]
X Position (zu Ref.-Punkt)[ ]
Z Position (zu Ref.-Punkt)[ ]
Antriebe ausschalten [Nein]
------------------------------------------
