Beispiel 1
***** BEISPIEL 1.CNV ******
Satz 0 von 16
Programm-Setup

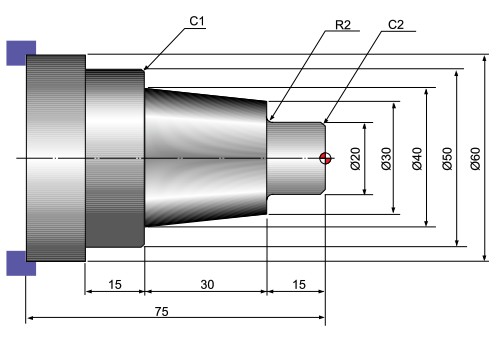

Programm-Name [BEISPIEL 1 ]
Einheiten [Metrisch]
Material-Laenge [75 ]
Aussen-Durchm. [60 ] d
Innen-Durchm. [ ] d (keine Eingabe bei Vollmaterial)
Bemerkungen [ ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 16
WZG-Wechsel
WZG-Nummer T[1 ]
WZG-Beschreibung [SCHRUPP ]
Vorschub pro [Umdrehung] F[.3 ]
Spindeldrehzahl in [Konst.Schnittgeschw.]
Max Spindel UPM RPM[4000 ]
Konst. Schnittgeschw. S[120 ]
Stop Befehl [---]
Spindel Richtung [Rechts]
Kuehlung [---]
------------------------------------------
Satz 2 von 16
Plan-Zyklus B
Kompensation [Aus]
[Absolut]
[Gerade]
Vorschub F[ ]
Drehzahl S[ ]
Start-Punkt X[62 ] d
Z[3 ]
Durchmesser X[0 ] d
End-Punkt Z[0 ]
------------------------------------------
Satz 3 von 16

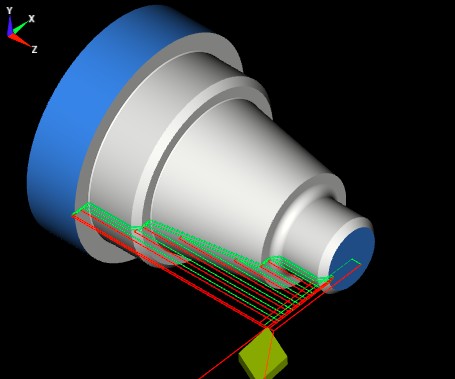

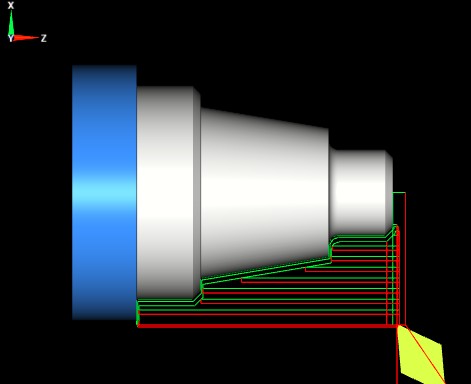

Start Laengsdreh-ZyklusType [Schruppen laengs]
X Schlicht-Aufmass U[1 ] d
Z Schlicht-Aufmass W[.3 ]
X Schrupp-Aufmass I[1 ] r
Z Schrupp-Aufmass K[.3 ]
1. Durchmesser in X V[55 ] d
Zustell-Betrag D[2.5 ] r
Rueckzug [Kontur]
Abhebebetrag R[1 ] r
Kompensation [Aus]
Start-Punkt X[62 ] d
Z[1 ]
Kontur-Nummer N[1 ]
Beachten: Die Geometrie zwischen diesem Satz
und dem Konturende definiert die Kontur
------------------------------------------
Satz 4 von 16
Geometrie - Linie
Vorschub [Eilgang]
Koordinaten [Kartesisch]
X-Achse X[15 ] d
Z-Achse Z[1 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 5 von 16
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[0 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 6 von 16
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[20 ] d
Z-Achse Z[ ]
Ende [Fasen]
Laenge [2 ]
Linie zurueck [Aus]
------------------------------------------
Satz 7 von 16
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[-15 ]
Ende [Verrunden]
Radius [2 ]
Linie zurueck [Aus]
------------------------------------------
Satz 8 von 16
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[30 ] d
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 9 von 16
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[40 ] d
Z-Achse Z[-45 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 10 von 16
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[50 ] d
Z-Achse Z[ ]
Ende [Fasen]
Laenge [2 ]
Linie zurueck [Aus]
------------------------------------------
Satz 11 von 16
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[-60 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 12 von 16
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[62 ] d
Z-Achse Z[-60 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 13 von 16
Ende Laengsdreh-Zyklus
------------------------------------------
Satz 14 von 16
WZG-Wechsel
WZG-Nummer T[2 ]
WZG-Beschreibung [SCHLICHTEN ]
Vorschub pro [Umdrehung] F[ ]
Spindeldrehzahl in [Konst.Schnittgeschw.]
Max Spindel UPM RPM[4000 ]
Konst. Schnittgeschw. S[120 ]
Stop Befehl [---]
Spindel Richtung [Rechts]
Kuehlung [---]
------------------------------------------
Satz 15 von 16
Schlichten - Laengs
Kontur-Nummer N[1 ]
Vorschub F[ ]
Spindeldrehzahl S[ ]
Start-Punkt X[62 ] d
Z[1 ]
------------------------------------------
Satz 16 von 16
Programm-Ende
Spindel aus [Ja]
Kuehlung aus [Ja]
X Position (zu Ref.-Punkt)[ ]
Z Position (zu Ref.-Punkt)[ ]
Antriebe ausschalten [Nein]
------------------------------------------
