F6 ( FNP ) Spezial-Freier Nullpunkt Dialogprogrammierung
Freier Nullpunkt X.... Z..... erstellt ein neues Werkstückkoordinatensystem mit den Werten 0,0 in
dem eingegebenen Abstand von der Werkzeugspitze. Der X-Wert ist ein Durchmesser Wert.
Beispiel 1:
Bewegen Sie die Werkzeugspitze auf die Kante eines Werkstückes mit Dia 75 mm. Geben
Sie dann ein G50 X75 Z0. Unabhängig von der angezeigten Position erhalten Sie einen neuen
Null-Punkt bei dem das Zentrum des Teiles X0 und die Planfläche Z0 ist.

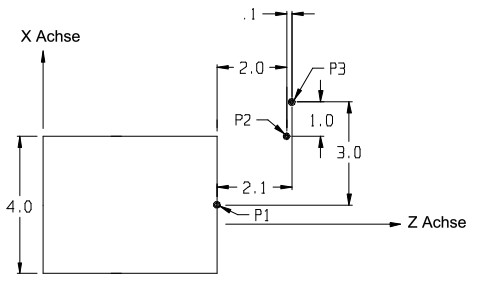

Beispiel 2:
Bewegen Sie die Achsen auf den Punkt P2 ( X4 Z2 ) und geben ein G50 X0 Z0 werden die
Achsen mit dem Befehl X2 Z1 auf den Punkt P3 positioniert. Positionieren Sie auf P1 und
geben ein G50 X-4 Z-2 wird bei dem nächsten Befehl X2 Z1 wiederum auf P3 positioniert.
Weiter Informationen erhalten Sie hier: Freier Nullpunkt G50
