F4 (Tangente) Kontur Tangente Dialogprogrammierung
Tangenten an Kreise ( Linie oder Kreisbogen möglich )
Der Bildschirm F3 (Tangenten) wird verwendet, um die für eine Tangente erforderlichen Schnittpunkte zu berechnen ( Bogen oder Tangente zwischen zwei Bögen ). Wenn diese Funktion verwendet wird, werden der erste Bogen und die Tangent-Linie oder Kreisbogen in das Programm eingetragen. Die zweite Bogen- information wird nur für Berechnungszwecke verwendet.
Diese Funktion wurde entwickelt, um eine Reihe von Tangentenlinien oder Bögen hintereinander zu programmieren. Daher ist normalerweise ein Tangentenlinien- oder Tangentenbogenbefehl gefolgt von einem Bogenbefehl, der den zweiten Bogen beschreibt, erforderlich.
Um den rechten und linken Schnittpunkt zu bestimmen, ziehen Sie eine Linie, die die Mittelpunkte der beiden Bögen in Richtung der Werkzeugbewegung verbindet. Bestimmen Sie dann, ob die gewünschten Punkte sich rechts oder links von dieser Linie befinden, und geben Sie diese Befehle ein.

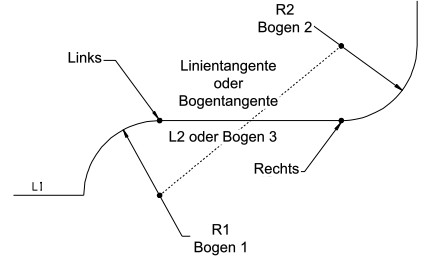

Die allgemeine Reihenfolge für die obige Kontur ist wie folgt
Satz 1 Linie L1
Satz 2 Tangente oder Bogen beschreibt Bogen R1 und Linie L2 oder Bogen 3
Satz 3 Bogen R2

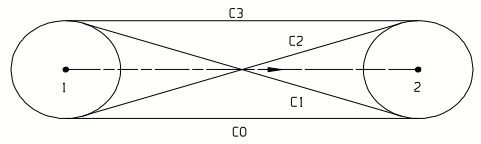

Tangenten-Linie
| Linie | Ausgang 1ter Bogen | Eingang 2ter Bogen |
| C3 | Links | Links |
| C2 | Rechts | Links |
| C1 | Links | Rechts |
| C0 | Rechts | Rechts |

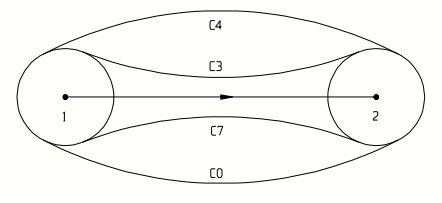

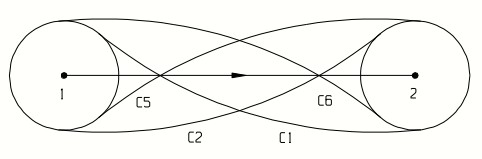

Tangenten-Bogen
| Bogen | Ausgang 1ter Bogen | Eingang 2ter Bogen | Zentrum nach |
| C4 | Links | Links | Rechts |
| C3 | Links | Links | Links |
| C7 | Rechts | Rechts | Rechts |
| C0 | Rechts | Rechts | Links |
| C6 | Links | Rechts | Rechts |
| C5 | Rechts | Links | Rechts |
| C2 | Rechts | Links | Links |
| C1 | Links | Rechts | Links |
