Linie Zurück
Die Linie Zurück Funktion kann bei jeder Linie angewendet werden. Die Funktion kehrt die
Richtung der programmierten Linie um. Anwendung wenn der Endpunkt einer Linie aber
nicht der Startpunkt bekannt ist. Der Endpunkt wird programmiert und die Linie zurück findet
einen Schnittpunkt mit dem vorhergehenden Element. Mit dieser Funktion sind die Funktionen
der Trig-Hilfe aktiv.

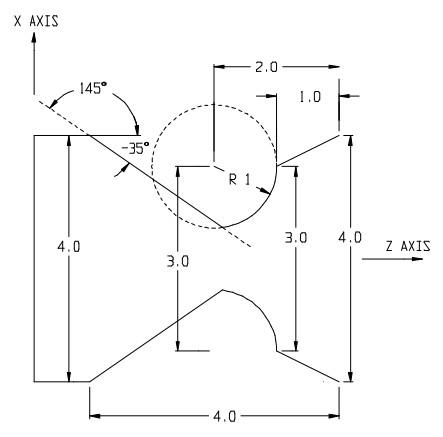

Beispiel 1
( 1 ) X4 Z0
( 2 ) X3 Z-1
( 3 ) G2 R1 ZC-2 AB270
( 4 ) G1 X4 Z-4 BACK C0 W145
BACK Linie zurück von ( 4 , -4 )
C0 verwende Bogenschnittpunkt nahe ( 4 , -4 )
W145 Linie zurück von ( 4 , -4 ) unter einem Winkel von 145 Grad

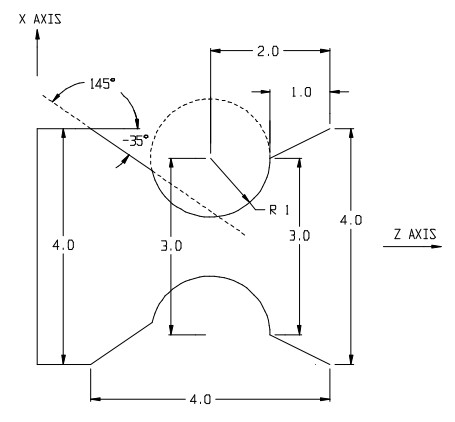

Beispiel 2
( 1 ) X4 Z0
( 2 ) X3 Z-1
( 3 ) G2 R1 ZC-2 AB270
( 4 ) G1 X4 Z-4 BACK C2 W145
C2 verwende den zweiten Bogenschnittpunkt von ( 4 , -4 )

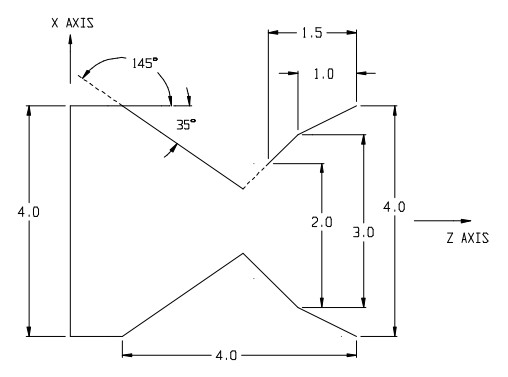

Beispiel 3
( 1 ) X4 Z0
( 2 ) X3 Z-1
( 3 ) X2 Z-1.5
( 4 ) X4 Z-4 BACK C0
(oder C2 ) W-35
Dies ist ein Beispiel mit Linie zurück zwischen 2 Linien um einen unbekannten Punkt zu finden
