Zyklus A Längs G90

Dieser Zyklus wird für einzelne Schnitte in Längsrichtung verwendet. Die Achsen auf den Start-

Punkt positionieren. Dann fährt X auf die Schnitt-Tiefe. Der Längsschnitt wird ausgeführt. X zieht

züruck. Beide Achsen fahren auf den Start-Punkt zurück. Kegel sind möglich mit der Adresse I

Code für Zylinder:

G0 X 55 Z3 ( Positionieren auf X 55 Z3 )

G90 X50 Z-30 F0.2 ( Drehen auf X50 Z-30 und im Eilgang zurück auf X55 Z3 )

Beispiel: Längszyklus A gerade G90 inkremental

Code für Kegel:

G0 X 55 Z3 ( Positionieren auf X 55 Z3 )

G90 I-5 X50 Z-30 F0.2

( Drehen von X40 Z3 auf X50 Z-30 und im Eilgang zurück auf X55 Z3 )

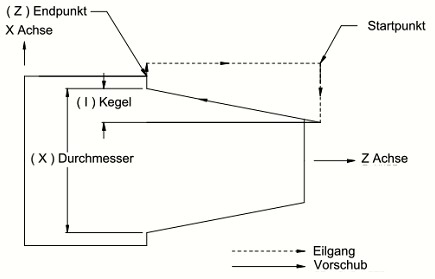

Beispiel: Längszyklus A konisch G90 mit absoluten Maßen
