Beispiel 5
****** BEISPIEL 5.CNV ******
Satz 0 von 10
Programm-Setup
Programm-Name [TANGENTE ]
Einheiten [Metrisch]
Material-Laenge [200 ]
Aussen-Durchm. [125 ] d
Innen-Durchm. [ ] d (keine Eingabe bei Vollmaterial)
Bemerkungen [ ]
[ ]
[ ]
[ ]
[ ]
[ ]
------------------------------------------
Satz 1 von 10
WZG-Wechsel
WZG-Nummer T[12 ]
WZG-Beschreibung [STECH R8 ]
Vorschub pro [Umdrehung] F[.3 ]
Spindeldrehzahl in [Konst.Schnittgeschw.]
Max Spindel UPM RPM[3000 ]
Konst. Schnittgeschw. S[150 ]
Stop Befehl [---]
Spindel Richtung [Rechts]
Kuehlung [---]
------------------------------------------
Satz 2 von 10

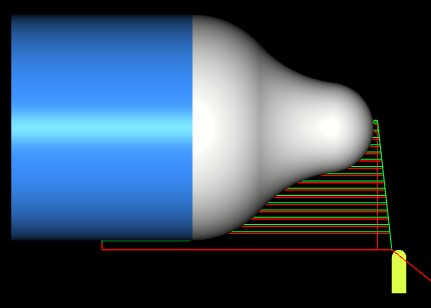

Start Laengsdreh-ZyklusType [Schruppen laengs]
X Schlicht-Aufmass U[0 ] d
Z Schlicht-Aufmass W[0 ]
X Schrupp-Aufmass I[.1 ] r
Z Schrupp-Aufmass K[.1 ]
1. Durchmesser in X V[115 ] d
Zustell-Betrag D[4 ] r
Rueckzug [45 Grad]
Abhebebetrag R[1 ] r
Kompensation [Links]
Start-Punkt X[135 ] d
Z[10 ]
Kontur-Nummer N[1 ]
Beachten: Die Geometrie zwischen diesem Satz
und dem Konturende definiert die Kontur
------------------------------------------
Satz 3 von 10
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[-8 ] d
Z-Achse Z[ ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 4 von 10
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[0 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 5 von 10

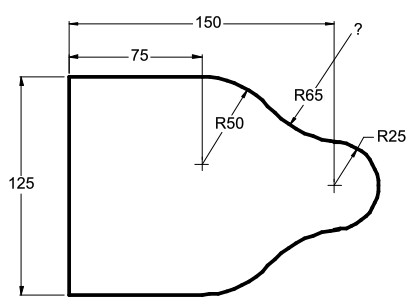

TangenteVerbinde 2 Boegen mit Tangente oder Bogen
Erster Bogen in Richtung [Rechts]
R1[25 ]
XC1[0 ] dZC1[-25 ]
Zweiter Bogen fuer Berechnung ist:
R2[50 ]
XC2[25 ] dZC2[-100 ]
Ausgang 1. Bogen [Links] Eingang 2. Bogen [Links]
Verbinde mit [Bogen] Zentrum nach [Links]
Radius [65 ] Bogenrichtung [Links]
------------------------------------------
Satz 6 von 10
Geometrie - Kreisbogen
Vorschub F[ ]
Richtung [Rechts]
Zentrum [Abs Zentrum]
Bogen-Radius R[50 ]
Zentrum XC[25 ] d
ZC[-100 ]
End-Punkt [Absolut]
X[125 ] d
Z[-100 ]
End-Option [---]
------------------------------------------
Satz 7 von 10
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[ ] d
Z-Achse Z[-150 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 8 von 10
Geometrie - Linie
Vorschub [Vorschub] F[ ]
Koordinaten [Kartesisch]
X-Achse X[135 ] d
Z-Achse Z[-150 ]
Ende [---]
Linie zurueck [Aus]
------------------------------------------
Satz 9 von 10
Ende Laengsdreh-Zyklus
------------------------------------------
Satz 10 von 10
Programm-Ende
Spindel aus [Ja]
Kuehlung aus [Ja]
X Position (zu Ref.-Punkt)[ ]
Z Position (zu Ref.-Punkt)[ ]
Antriebe ausschalten [Nein]
------------------------------------------
