Schruppzyklus längs G71
Der Schruppzyklus längs ( parallel zur Z-Achse ) gibt an, wie das Material in der
Geometriedefinition zwischen Start-Satz und Ende-Satz abgetragen werden soll.
N2 G0 X71 Z3 ( Start-Punkt )
P117=1 ( Rückzug 45 Grad )
G71 P9801 Q9901 U1 W.3 I0 K0 R1 V65 D2.5 ( Zyklus )
N9801 ( Start-Satz )
G41
N3 G0 X0 Z3
N4 G1 Z0
N5 G1 X30 ,C1
N6 G1 Z-40 ,R3 ( Kontur )
N7 G1 X40 ,R3
N8 G1 Z-60
N9 G1 X80 Z-80
N10 G1 X100
N9901 ( Ende-Satz )
N11 G40 G501 G550 G569 G80

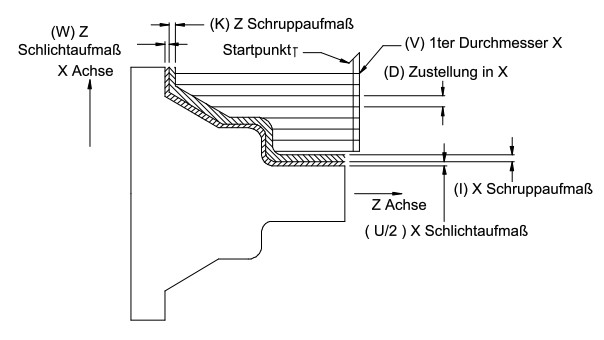

Beschreibung:
N2 Startpunkt für den Schruppzyklus
P117=0 für Rückzug an Kontur ⁄ 1 für Rückzug unter 45 Grad
bei 45 Grad Rückzug darf das Teil keine Taschen haben
G71 Code für Zyklus
P9801 Start der Geometrie ( Wert zwischen 0 und 9999 )
Q9901 Ende der Geometrie ( Wert zwischen 0 und 9999 )
U Schlichtaufmass in X
W Schlichtaufmass in Z
I Schruppaufmaß in X
K Schruppaufmaß in Z
R Rückzugsbetrag
V 1ter Durchmesser in X
D Zustellbetrag in X ( Radius )

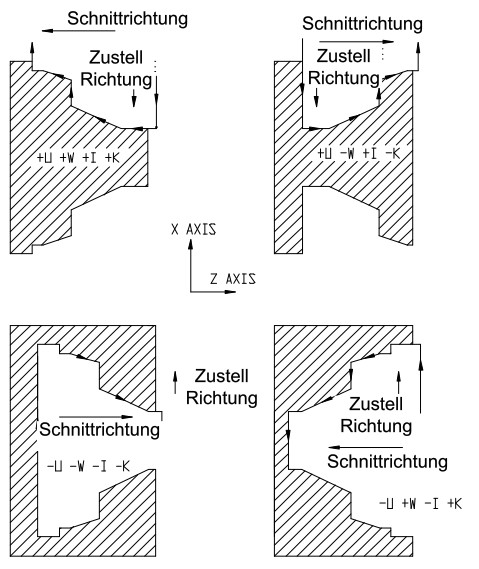

Beispiele für Schruppzyklus Längs ( Zustellung in X, Schnittrichtung parallel zu Z )
