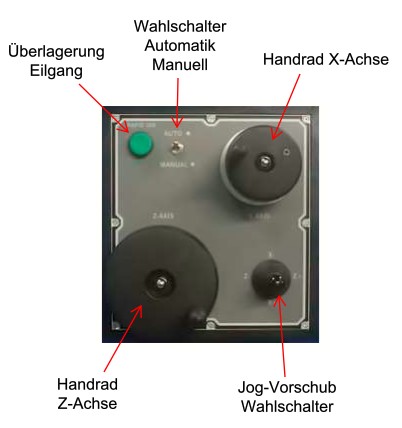

Handrad Bedienfeld
für manuelle Beabeitung
Die Manuelle Bedienung kann über den Schalter AUTO ⁄ MANU am Schlosskasten gewählt
werden. Die Spindel wird durch Drücken des Reset Tasters und des Drehrichtungs-Tasters
eingeschaltet. Durch Einstellung am Spindel-Poti kann die Drehzahl noch geändert werden.
Die Auswahl Manuell geht nur, wenn sich die CNC im Hauptmenü befindet.

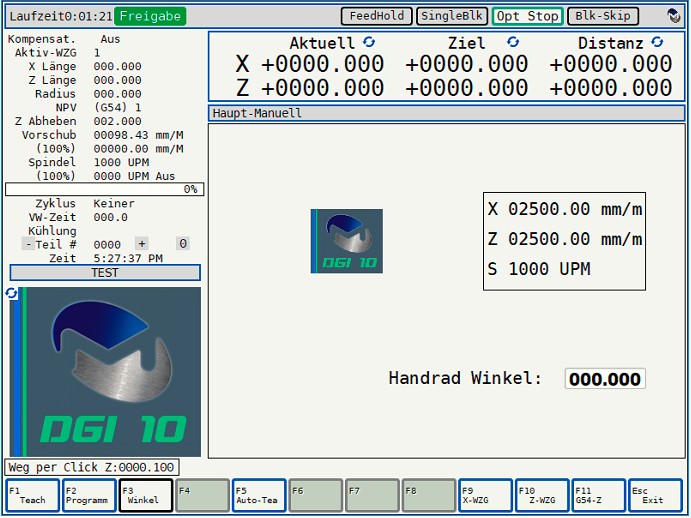

Nach Umlegen des Schalters auf MANU erhalten Sie folgendes Bild.
Die Achsen können mittels Handrädern oder mit Kreuzschalter bewegt werden. Durch Drücken des Eilgang-Tasters kann die Jog-Geschwindigkeit des Kreuzschalters überlagert werden.
Funktionstasten
F1 Programm einlernen
F2 Programmauswahl ( Linie, Kreis, usw )
F3 Winkelvorgabe für Konisch-Drehen
F5 Letztes Teach-Programm abarbeiten
F9 Vermessen der Werkzeuge in X
F10 Vermessen der Werkzeuge in Z
F11 Werkstück-Nullpunkt in Z setzen
ESC Ende des Menüs
