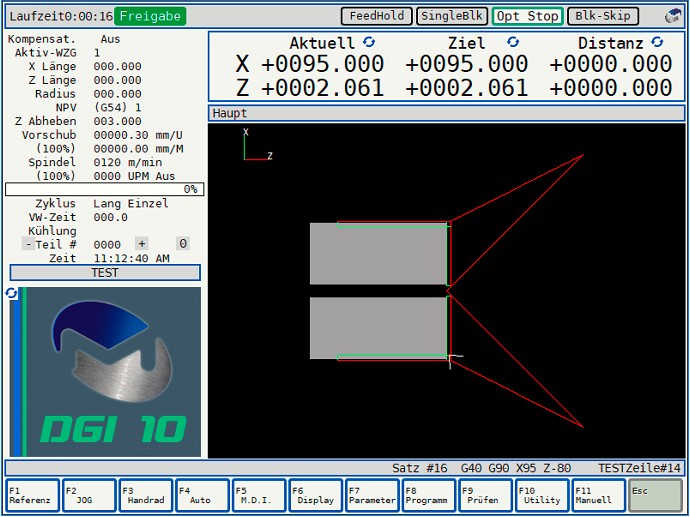

Beschreibung des Hauptfensters:
| Laufzeit | Hier wird die Laufzeit eines Programmes bei Prüfung oder in Auto angezeigt. Die Summe aller Laufzeiten finden Sie im Parameter Job Time ( F7 - F9 ) |
| History Zeile | Diese Zeile zeigt Ihnen, in welcher Ebene der Software Sie sich gerade befinden |
| Aktive | Hier wird das aktive Programm angezeigt, das entweder bearbeitet, editiert oder über die Schnittstelle übertragen wird |
| Aktuell | Anzeige der aktuellen Koordinaten im Bezug auf den aktuellen Nullpunkt |
| Nächste | Anzeige der nächsten Position die angefahren wird |
| Distanz | Anzeige des Restwertes zur neuen Position |
| Funktionstasten F1 - F12 | Unterlegte Tasten sind aktiv oder verfügbar |
| Stausfenster | Sehen Sie die folgende Beschreibung |
Diagramm des Statusfensters
| Kompensat. | Anzeige der Kompensation: rechts, links, aus |
| Werkzeug | Anzeige des aktuellen Werkzeugs |
| X-Länge | Anzeige des Längenkorrekturwertes in X |
| Z-Länge | Anzeige des Längenkorrekturwertes in Z |
| Radius | Anzeige des Schneidenradius |
| Nullpunktverschiebung | Anzeige der aktuellen Nullpunktverschiebung NPV |
| Interpolation | Anzeige der aktuellen Wegbedingung: linear ( Vorschub ), linear ( Eilgang ), Kreis ( rechts ), Kreis ( links ) |
| Vorschub | programmierter Vorschub mit Einheit |
| ( 100 % ) Vorschub Override | Stellung des Vorschub Poti |
| Einheit | Absolut ⁄ Inkremenal in metrisch oder zoll |
| Zyklus | Anzeige Festzyklus, wenn aktiv |
| Verweilzeit | Anzeige einer programmierten Verweilzeit die nach Null zählt |
| Spindel | programmierte Spindeldrehzahl und Getriebestufe |
| ( 100 % ) Spindel Override | Stellung des Spindel Poti |
| Anzeigebalken Spindel | Anzeige der Spindel Leistungsaufnahme wechselt von blau über grün und gelb nach rot |
| Kühlung | Anzeige des Kühlmittelstatus: Wasser, Nebel, aus |
| Part # | Teilezähler: Wird ein Programm normal beendet, erhöht sich der Wert um 1. Ein Abbruch oder Programmfehler wird ignoriert. Editieren des Zählwertes: Shift-F1 = zurücksetzen auf Null Shift-F2 = abwärts zählen Shift-F3 = aufwärts zählen * Shift Taste drücken und halten und dann die F-Taste drücken |
| Zeit | aktuelle Uhrzeit |
| TEST | Anzeige des aktiven Programms |
Hinweis zur Anzeige in den Fenstern:
Da alle CNC Fenster dieser Beschreibung aus der FastCam ( PC Version ) erstellt wurden, kann es sein,
dass in manchen grünen Hinweisen ein < Alt-F6 > anstatt des < Cycle Start > ( Zyklus Start ) angezeigt wird. Diese Tastenkombination emuliert in der PC-Version den Cycle Start Taster.
