F1 ( Mehrfach ) Mehrfach-Zyklus - Gewindezyklen in einem Satz Dialogprogrammierung

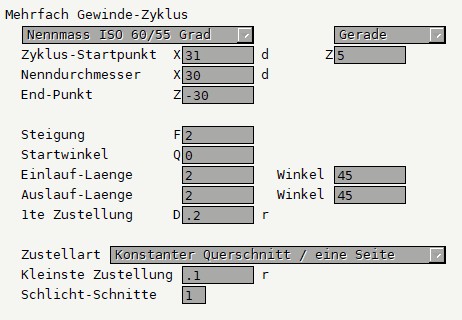

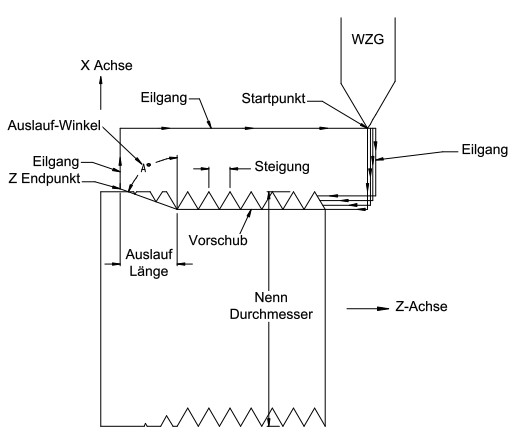

Variante 1: Nennmass ISO 60 ⁄ 55 Grad
Der Startpunkt in Bezug auf den Gewindedurchmesser bestimmt, ob es sich bei der
Bearbeitung um Aussen- oder Innengewinde handelt.
Für Standard-Gewinde ISO mit 60 ⁄ 55 Grad wird für Innen und Aussengewinde beim
Nenndurchmesser der Gewindedurchmesser eingetragen.
Bei der Variante Nennmass wird der Enddurchmesser wird über über Nenndurchmesser,
Steigung und Spitzenwinkel und Scheidenradius berechnet
In der Werkzeugkorrektur muss auch der Radius des Gewindewerkzeugs eingetragen werden

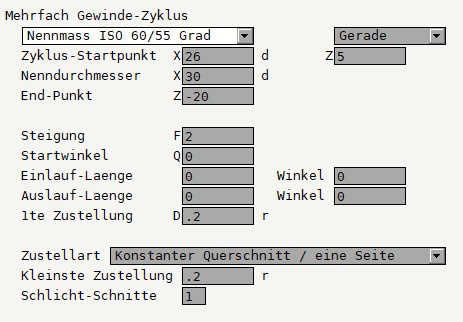

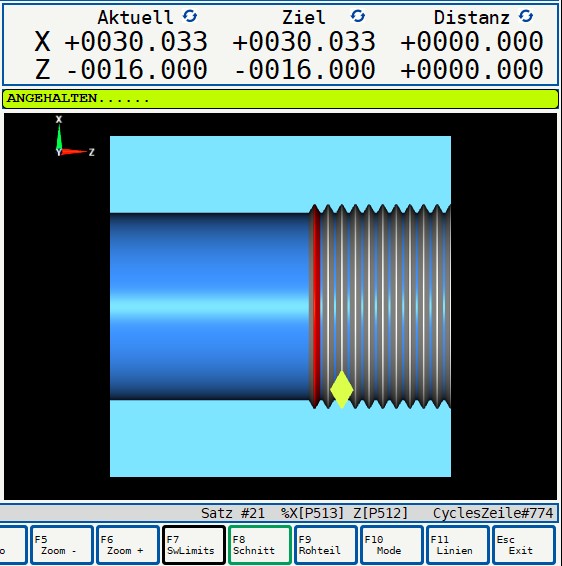

Aussengewinde M30x2 mit Nenndurchmesser
Startwinkel: Für mehrgängige Gewinde wird der Startwinkel entsprechend verschoben
( 180° für 2-gängig, 120° für 3-gängig usw. )
Mit Einlauf-Länge und Winkel wird festgelegt, unter welchem Winkel und auf welche
Länge das Werkzeug für den nächsten Schnitt zugestellt wird.
Mit Auslauf-Länge und Winkel wird festgelegt, unter welchem Winkel und auf welche
Länge das Werkzeug am Ende abhebt.
Innengewinde M30x2 mit Nenndurchmesser

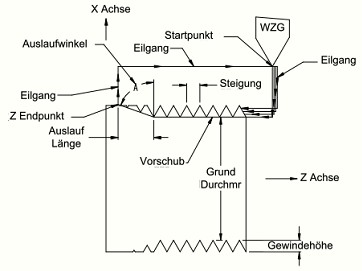

Variante 2: Enddurchmesser + Höhe ( hauptsächlich für Trapez-, Rund- und andere Gewinde )

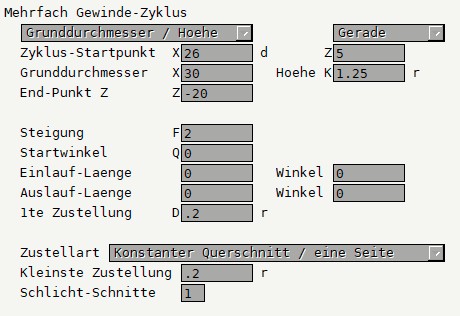

Bei der Variante " Grunddurchmesser ⁄ Höhe " wird der Nenndurchmesser über den
Grunddurchmesser, die Gewindehöhe und die Steigung berechnet

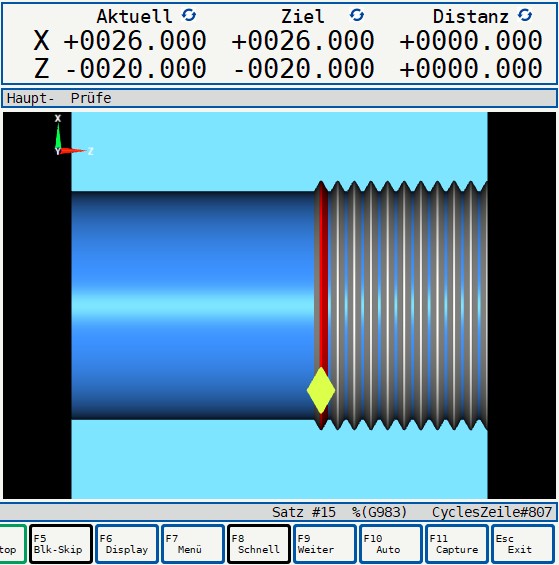

Aussengewinde M30x2 mit Grunddurchmesser und Höhe
Startwinkel: Für mehrgängige Gewinde wird der Startwinkel entsprechend verschoben
( 180° für 2-gängig, 120° für 3-gängig usw. )
Mit Einlauf-Länge und Winkel wird festgelegt, unter welchem Winkel und auf welche Länge das
Werkzeug für den nächsten Schnitt zugestellt wird.
Mit Auslauf-Länge und Winkel wird festgelegt, unter welchem Winkel und auf welche Länge das
Werkzeug am Ende abhebt.

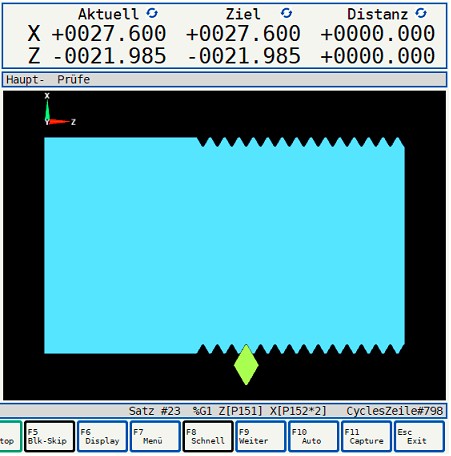

Innengewinde M30x2 mit Grunddurchmesser und Höhe
Die 4 Zustellmethoden im Mehrfachzyklus:
| Konstanter Querschnitt ⁄ einseitig | Konstante Zustellung (Tiefe ) ⁄ einseitig |
 |
 |
| Konstanter Querschnitt ⁄ beidseitig | Konstante Zustellung (Tiefe ) ⁄ beidseitig |
 |
 |
