Konturzyklus G73

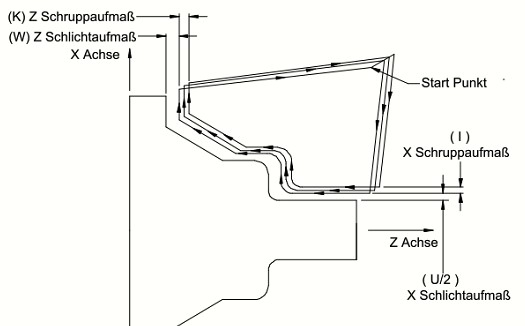

Der Konturzyklus gibt an, wie das Material in der Geometriedefinition zwischen Start-Satz
und Ende-Satz abgetragen werden soll.
N2 G0 X50 Z10 ( Start-Punkt )
G73 P9801 Q9901 U1 W.3 I3 K.3 D3 ( Zyklus )
N9801 ( Start-Satz )
G41
N3 G0 X0 Z3
N4 G1 Z0
N5 G1 X30 ,C1
N6 G1 Z-40 ,R3 ( Kontur )
N7 G1 X40 ,R3
N8 G1 Z-60
N9 G1 X80 Z-80
N10 G1 X100
N9901 ( Ende-Satz )
N11 M5
M9
(END OF O1002)
Beschreibung:
N2 Startpunkt für den Schruppzyklus
G73 Code für Zyklus
P9801 Start der Geometrie ( Wert zwischen 0 und 9999 )
Q9901 Ende der Geometrie ( Wert zwischen 0 und 9999 )
U Schlichtaufmass in X
W Schlichtaufmass in Z
I Vorschlichtaufmass in X
K Vorschlichtaufmass in Z
D Anzahl der Zustellungen
